Навигационные системы поиска автомобилей


Из-за сложного экономического положения страны и недостаточного финансирования служб навигационного обеспечения на второй план отошли отече-сгвенные космические системы определения координат различных потребителей. Этим непременно воспользовались зарубежные фирмы, между которыми развернулась жесткая конкуренция за овладение российским рынком. В настоящее время на рынке появилось более 10-ти различных фирм, использующих новейшие достижения в области навигации — технологию глобальных систем определения координат (GPS). Рассмотрим изделия (системы поиска и слежения за автомобилями) передовых фирм в области навигации, таких как Lo Jack, АТХ, Car Cop и Rockwell/ADT. Изделия данных фирм постепенно начинают использоваться не только в крупных автохозяйствах, но и устанавливаются на автомобилях индивидуального пользователя.

Система поиска автомобилей «Lo Jack»

В последнее время навигационные системы безопасности и поиска, в которых используются сотовая связь и технология глобальных систем определения координат (GPS), становятся отдельным новым направлением в автомобильной электропике. Они не только привлекают желающих посмотреть на

эти чудеса техники, но и позволяют снизить расходы на страхование и обеспечивают быстрый поиск угнанного автомобиля

Первыми на Российском рынке появились системы поиска автомобилей «Lo Jack» и <Aic Touch Teletrac». Наиболее активно в России развивается, система «Lo Jack», которая позволяет очень быстро найти угнан^н»1^автомо'б^1ь Суть метода состоит в том, что радиопередатчик, установленнь^ в угнанном автомобиле, передает тревожные радиосигналы, а патрульные тишины и посты ГАИ, оборудованные приемниками, определяют направление и Мощность сигнала, отыскивают передатчик и, следовательно, угнанный автомобиль.

Эта система достаточно надежна и хорошо зарекомендовала себя в России Однако у нее есть несколько недостатков Во-первых, это невозможность своевременного получения информации о попытке угона. Хозяин автомобиля может обнаружить пропажу на следующий день или еще позже За это время автомобиль может быть уже далеко от места угона Во-вторых, невозможность получения точных координат угнанного автомобиля


В настоящее время системы поиска автомобилей продолжают развиваться В них начинают использоваться новейшие достижения в области навигации и информационных технологий

Система поиска автомобилей «On-Guard»

Компания АХТ Research Inc. из Сан-Антонио в октябре 1995 года предста вила систему личной безопасности и поиска автомобиля под названием «On-Guard». В системе используется сотовая связь и технология GPS для защиты владельца автомобиля от краж, угонов и других преступлений Кроме того, обеспечиваются функции определения координат, а также предоставляюгся дополнительные услуги, например напоминание об оставленном ключе в замке зажигания или о невыключенных фарах автомобиля

Система «On-Guard» предназначена для обеспечения потребителей, которых не остановит цена ее приобретения Кроме автомобильного сотового телефона, в состав системы входит системный блок (в прочном алюминиевом корпусе), в котором находятся GPS-приемник и сотовый модем К этому блоку подключается трубка сотового телефона, а также скрытно расположенная в автомобиле GPS-антенна

Устройство подключено таким образом, что с помощью сотового телефона водитель может немедленно связаться с центром срочного реагирования Даже если трубка сотового телефона будет оторвана злоумышленником от системного блока, функция слежения за автомобилем все равно будет действовать Для мгновенного вызова центра реагирования в автомобиле установливают кнопку аварийного вызова, которая может быть использована водителем при необходи мости получения помощи немедленно



При установке в автомобиль системы «On-Guard» (рис 611) водитель должен двести с помощью сотового телефона секретный код доступа, который позволит воспользоваться автомобилем без срабатывания систем безопасности и поиска Если код не был введен и система обнаружила несанкционированное использование автомобиля, в центр оперативного реагирования поступит сигнал тревоги

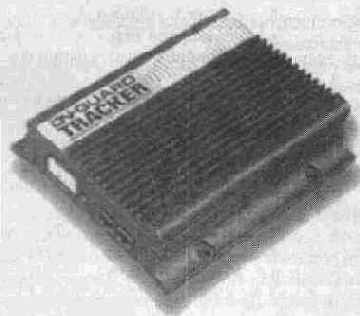

Рис 611 Система «On-Guard»

Центр реашровапия оснащен компьюгерной системой (рис. 6 12), позволяющей отображать текущее положение автомобиля, его скорость, направление движения, а также дополнительную информацию об автомобиле и состоянии системы сигнализации.


Исходя из этих данных сотрудники центра реагирования принимают решение. Например, если автомобиль движется с нормальной скоростью, система сигнализации не сработала, то возможно водитель просто забыл ввесгп код Тогда ему позвонят в автомобиль и попросят ввести кодовую комбинацию Если же автомобиль движется быстро или была нажата аварийная кнопка, то центр реагирования оповещает ближайшие пункты дорожной инспекции и хозяина автомобиля об угоне. После этого принимаются меры по задержанию нарушителя: остановка двигателя, включение аварийной сигнализации и блокировка дверных замков.

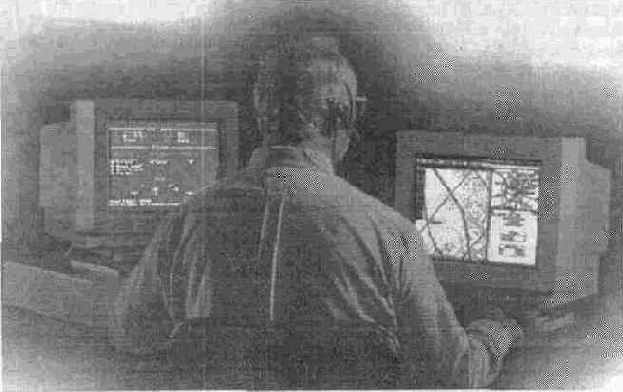

Рис. 6.12 Центр реагирования

Система «On-Guard», кроме охранных, выполняет еще и функции навигатора Водитель может связаться с центром реагирования, где ему подробно объяснят, как добраться до нужного места Система «On-Guard» может работать совместно с противоугонной сигнализацией Для этого в ней имеются соответ-сгвующие входы. Таким образом, при срабатывании сигнализации центр реаги рования сможет определить, является тревога ложной или пег.

Система «On-Guard» должна устанавливаться специалистом, сертифицированным компанией. Кроме программы сертификации в области мобильной элекгроники (МЕСР), у компании АТХ имеется также собственная программа сертификации, в соответствии с которой требуется пройти определенные гесты

Система поиска автомобилей «Car Cop»

Другим примером навигационной системы поиска автомобилей является систе ма «Car Cop» фирмы MSC. Устройство «Car Cop» включает в себя сигнализацию и навигационную систему на основе технологии GPS Центр реагирования компании также получает информацию о текущем состоянии автомобиля и попытках ei о несанкционированного использования. В комплект автомобильной системы «Car Сор» (рис. 6.13) входят сотовая антенна, сотовый телефон Nokia LX12, блок приемопередатчика (черный модуль) и антенна GPS (белый модуль). Система также имеет защиту от насильственного захвата автомобиля, сраба1ывающую даже в том случае, когда преступник берет водителя в заложники и требует отключить систему сигнализации Водитель набирает условный код, после чего центр реагирования немедленно оповещает соответствующие службы и начипаег слежение за автомобилем.

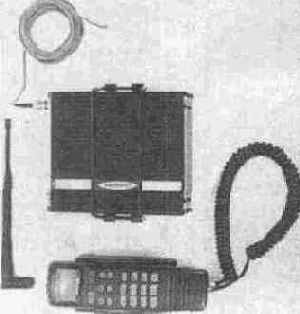

Рис 6.13 Автомобильная система «Car Cop»

Система поиска автомобилей «Rockwell/ADT»

Еще одним направлением развития подобных сисгем поиска автомобилей является использование вместо сотовой связи пакетной передачи данных но радиоканалу. Несколько слов о такой системе

Подразделение автомобильной электропики компании Rockwell Int Corp из Трои/штат Мичиган) разработали оборудование,а компания ADT Security Systems подготовила программное обеспечение для системы поиска с пакетной передачей данных «Rockwell/ADT» В настоящее время эта система находится на завершающей стадии испытаний и поступит к потребителям в конце 1997 года

Система будет выпускаться в качестве дополнительною оборудования для автомобилей, и компания Rockwell пока еще не приняла окончательною решения по вопросам установки системы Можно предположить, что вначале эта система будет продаваться автохозяйствам

В изделии используются две антенны одна — внутренняя, другая — наружная аетенна GPS Наружная антенна используется для связи с центром управления с помощью пакетной технологии передачи данных Кроме того, в состав системы входят еще два блока Центральный блок устанавливается в укромном месте автомобиля, а интерфейсный блок оператора располагается в кабине, как показано па рис 6 14

Владелец автомобиля включает систему нажатием одной из трех кнопок интерфейсного блока. После этого система передает в центр управления компании ADT сообщение, в котором указываются координаты, тип происшествия и описание автомобиля. Передача сообщения в центр подтверждается сигналом светодиодного индикатора и голосовым сообщением

Персонал центра управления извещает дорожную инспекцию или друше службы о координатах движущегося автомобиля. Координаты могут передаваться через каждые 20 с, так что ГАИ способна принять активные меры по розыску yнанною автомобиля

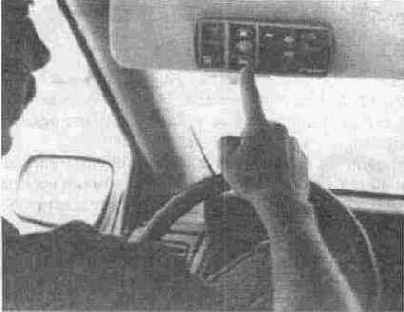

Рис. 6.14 Расположение интерфейсного блока в кабине оператора
