Генератор белого шума промышленного производства


В качестве примера промышленного прибора кратко рассмотрим генератор белого шума ANG-2000, внешний вид которого показан на рис. 5.26. Основные технические характеристики генератора ANG-2000:

Диапазон частот акустического шума, Гц ................................. 250—5000

Минимальное сопротивление нагрузки, Ом ........................................... 1

Напряжение па нагрузке 6 Ом, В ................................................... 0—14

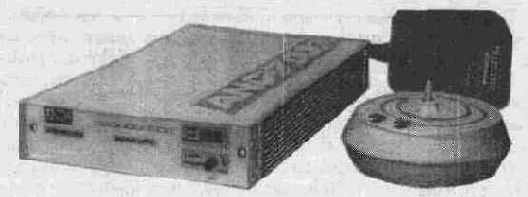

Рис. 5.26.

Генератор белого шума ANG-20«u

Напряжение питания,В................................................................12—18

Потребляемый ток не более А ............. . ........... ............ . ................. 2

Габаритные размеры, мм....................................................... .43х152х254

Генератор шума несложно изготовить и самостоятельно. Ниже мы рассмотрим несколько простых схем таких приборов.

Генераторы шума на транзисторах

Первый генератор шума (рис. 5.27) стоит из двух мультивибраторов. На транзисторах VT1, VT2 выполнен обычный симметричный мультивибратор, частоту следования импульсов которого можно изменять подстроечным резистором R2. Правда, генерирует он не обычные прямоугольные импульсы, а колебания более сложной формы. Это объясняется сильной связью через конденсатор СЗ сравнительно большой емкости со вторым мультивибратором — ждущим (его называют одновибратор), собранном на транзисторах VT3 и VT4. Длительность импульсов этого мультивибратора изменяют подстроечным резистором R10.

Поскольку времязадающий конденсатор С4 зашунтирозан резистором R9, результирующий сигнал, снимаемый с резистора R11 и поступающий через конденсатор С5 на усилитель звуковой частоты, воспринимается на слух как ясно выраженный шум. Его характер точнее подбирают подстроечными резисторами R2 и R10.

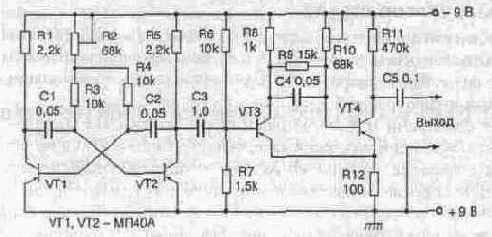

Рис. 5.27.

Генератор шума на транзисторах


5 28 Имитатор сигнала глушения радиостанций

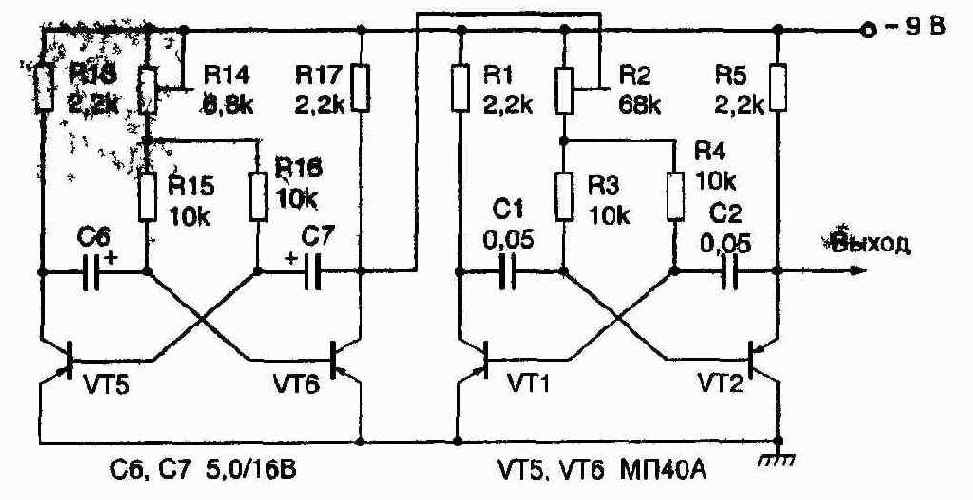

Если верхние по схеме выводы подстроенного резистора R2 отсоединить от источника питания и подключить к третьему мультивибратору (рис 5 28), генерирующему сигналы инфранизкой частоты, шум станет модулированным этой частотой Вот теперь звук будет почти полной имитацией сигнала глушения радиопередач, которые в свое время приходилось прослушивать в эфире на коротковолновом диапазоне.

В обоих устройствах допустимо использовать оксидные конденсаторы на напряжение не менее 10 В, остальные конденсаторы — любого типа (БМ, МБМ, КЛС, КМ) Транзисторы - любые из серий МП25, МП26, МП39-МП42, под-строечные резисторы - СПЗ-3, СПЗ-29, СПЗ-29М, постоянные - МЛТ мощностью 0,25 Вт Питать генераторы шума можно от батарей «Крона», «Корунд», двух последовательно соединенных 3336Л либо от сетевого стабилизированного источника постоянного тока напряжением от 4 до 10 В

<
