Протокол установления соединений и ассоциированные протоколы


Назначение протокола установления соединений - организовать сеанс взаимодействия клиента и сервера (произвести аутентификацию сторон, согласовать применяемые алгоритмы - сжатия, выработки ключей, шифрования и вычисления имитовставки - и их параметры). Позднее, в рамках того же сеанса (при наличии флага возобновляемости), опираясь на согласованные параметры, новые соединения могут формироваться более экономным образом.

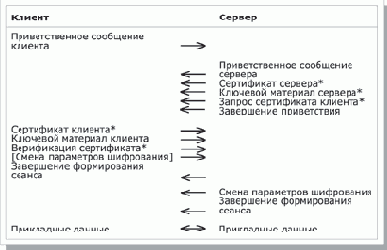

На рис. 10.1 показан процесс формирования сеанса. Звездочками помечены необязательные сообщения, в квадратные скобки заключено сообщение протокола смены параметров шифрования.


Рис. 10.1.  Процесс формирования сеанса

Процесс формирования нового сеанса происходит с помощью транспортных услуг протокола передачи записей по некоторому существующему соединению, возможно, с пустыми алгоритмами сжатия и криптографии.

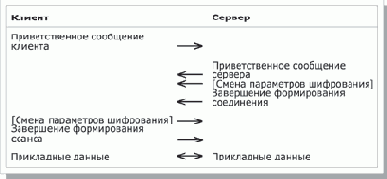

Новое соединение на основе существующего сеанса формируется более экономным образом (см. рис. 10.2).


Рис. 10.2.  Формирование нового соединения на основе существующего сеанса

Обычно новые сеансы и соединения формируются по инициативе клиента (например, при подсоединении к серверу), но и сервер может "намекнуть" клиенту на желательность подобного действия (если, например, пришло время смены криптографических параметров), послав запрос приветственного сообщения (HelloRequest).

Поясним структуру и назначение сообщений, приведенных на рисунках.

Приветственное сообщение клиента, открывающее процесс формирования сеанса или соединения, выглядит следующим образом (см. листинг 10.7).

struct { uint32 gmt_unix_time; opaque random_bytes [28]; } Random;

struct { ProtocolVersion client_version; Random random; SessionID session_id; CipherSuite cipher_suites<2..2^16-1>; CompressionMethod compression_methods<1..2^8-1>; } ClientHello;



Листинг 10.7. Структура приветственного сообщения клиента в протоколе установления соединений.

Если идентификатор сеанса (session_id) пуст, имеется в виду формирование нового сеанса; в противном случае устанавливается новое соединение в рамках существующего сеанса.
Поля compression_methods и cipher_suites содержат списки предлагаемых клиентом алгоритмов сжатия и криптографии (в порядке убывания приоритетов). Они должны быть построены так, чтобы согласие между клиентом и сервером было заведомо возможным. В частности, в списке алгоритмов сжатия должен фигурировать пустой метод.

Сервер отвечает клиенту собственным приветствием, главное в котором - выбранные алгоритмы сжатия и криптографии (см. листинг 10.8).

struct { ProtocolVersion server_version; Random random; SessionID session_id; CipherSuite cipher_suite; CompressionMethod compression_method; } ServerHello;

Листинг 10.8. Структура приветственного сообщения сервера в протоколе установления соединенийСтруктура приветственного сообщения клиента в протоколе установления соединений.

Если клиент представил непустой идентификатор сеанса, сервер ищет его в своем кэше и при возможности и желании возобновляет сеанс, формируя на его основе (по сокращенному варианту, показанному на рис. 10.2) новое соединение. В противном случае организуется еще один сеанс, быть может, анонимный (с пустым идентификатором) и, следовательно, невозобновляемый.

На следующем шаге формирования нового сеанса сервер направляет клиенту свой сертификат (точнее, сертификационный маршрут), назначение которого - предоставить материал для выработки совместных ключей и аутентифицировать сервер. В принципе, возможен, хотя и не рекомендуется, анонимный сеанс, без обмена сертификатами, однако нужно помнить, что он уязвим для атак нелегального посредника.

Если сертификат сервера не посылался или содержащихся в нем данных недостаточно, сервер должен отправить свой ключевой материал в отдельном сообщении. При желании сервер может запросить сертификат клиента.

После завершения приветствия сервером инициатива переходит к клиенту, который должен представить свой сертификат (если таковой был запрошен) и ключевой материал для выработки предварительного мастер-секрета (или сам секрет, зашифрованный открытым ключом сервера, если таков согласованный метод выработки ключей).


В случае предоставления клиентом сертификата, открытый ключ в котором пригоден для проверки электронной подписи, клиент может подписать все сообщения, отправленные и полученные к этому моменту в процессе установления соединения, что позволит аутентифицировать его как обладателя соответствующего секретного ключа и подтвердить целостность процесса.

Сообщения о завершении формирования сеанса (соединения), отправляемые как клиентом, так и сервером, - первые, защищенные только что согласованными алгоритмами. Они позволяют убедиться, что выработка ключей и аутентификация прошли успешно. После того как стороны отправили подобное сообщение, получили и верифицировали соответствующее сообщение партнера, они могут переходить к обмену прикладными данными.

Структура сообщения о завершении формирования сеанса (соединения) показана на листинге 10.9.

struct { opaque verify_data[12]; } Finished;

Finished.verify_data = PRF (master_secret, finished_label, MD5(handshake_messages) + SHA-1(handshake_messages)) [0..11];

/* Хэшируются все сообщения, участвовавшие в */ /* установлении соединения */ /* Значениями параметра "finished_label" /* служат, соответственно, цепочка символов */ /*"client finished" на стороне клиента */ /* и "server finished" на стороне сервера. */

Листинг 10.9. Структура сообщения о завершении формирования сеанса в протоколе установления соединений.

Мастер-секрет вычисляется единообразно для всех методов выработки ключей ( см. листинг 10.10).

master_secret = PRF (pre_master_secret, "master secret", ClientHello.random + ServerHello.random) [0..47];

Листинг 10.10. Вычисление мастер-секрета.

Участвующий в процессе формирования сеанса протокол смены параметров шифрования устроен предельно просто и заключает в себе один тип однобайтных сообщений.

Более содержательный протокол оповещения предназначен для передачи предупреждений и сообщений об ошибках. Наиболее употребительное предупреждение - уведомление о завершении сеанса.Типичные ошибки - неожиданное сообщение, неверная имитовставка, неверный параметр, ошибка расшифрования и т.п. После получения сообщения об ошибке соединение разрывается.
